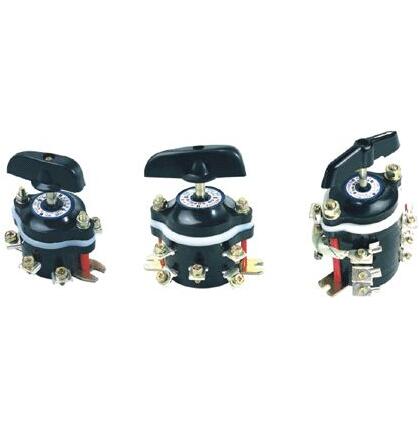

 HZ10系列组合开关

HZ10系列组合开关

产品参数:
1.额定绝缘电压380V; 2.约定发热电流:10A、25A、63A、100A;
产品优势:
产品符合JB/T2179-99标准。
产品概述:
HZ10系列组合开关适用于交流50Hz或60Hz,电压380V及以下、直流220V及以下,额定电流至100A的电器线路中,供手动不频繁的接通、分断与转换交流电阻电感混合负载电路和直流电阻负载电路,10A、25A开关可直接启动、运转中分断交流1.1KW、2.2KW鼠笼型感应电动机。
  • 产品详情
  • 产品问答
  • 产品型号



适用范围

HZ10系列组合开关适用于交流50Hz或60Hz,电压380V及以下、直流220V及以下,额定电流至100A的电器线路中,供手动不频繁的接通、分断与转换交流电阻电感混合负载电路和直流电阻负载电路,10A、25A开关可直接启动、运转中分断交流1.1KW、2。2KW鼠笼型感应电动机。

产品符合JB/T2179-99标准。



型号及其含义

HZ10系列组合开关型号及含义



HZ10组合开关的主要技术参数

1.额定绝缘电压380V;

2.约定发热电流:10A、25A、63A、100A;

3.使用类别见表1;

4.极数:单、双、三、四极;

5.电气及机械寿命见表2;

6.接通分断能力见表3、表4。

表1

HZ10系列组合开关型号及含义技术参数

表2



HZ10系列组合开关型号及含义



1)10,25A开关在分别控制容量不大于1.1KW、2.2KW的鼠笼型感应电动机时其额定工作电流分别为3、6.3A。

表3

HZ10系列组合开关型号及含义

表4



HZ10系列组合开关型号及含义





1) 10,25A开关在分别控制容量不大于1.1KW、2.2KW的鼠笼型感应电动机时其额定工作电流分别为3、6.3A。



外形及安装尺寸

HZ10系列组合开关外形及安装尺寸



型号

极数

尺寸

A1

A2

B1

B2

H

Φ

C

S

HZ10-10/1

1

65

86



74

62

6

58

5

HZ10-10/2

2

65

86



74

68

6

58

5

HZ1-10/3

3

65

86



74

74

6

58

5

HZ10-25/2

2

100

114



100

98

8

92

6

HZ10-25/3

3

100

114



100

108

8

92

6

HZ10-60/2

2

142

153



139

129

9

154

7

HZ10-60/3

3

142

153



139

144

9

154

7
